适用于市政环卫、园区保洁、乡镇收运和政企采购项目，支持按底盘品牌、容积吨位、排放标准和作业场景定制车辆配置。

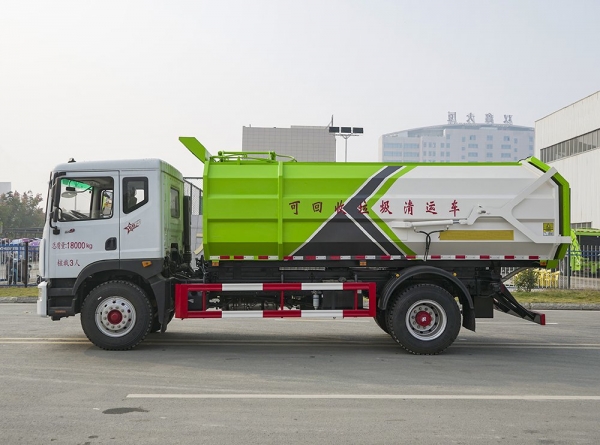

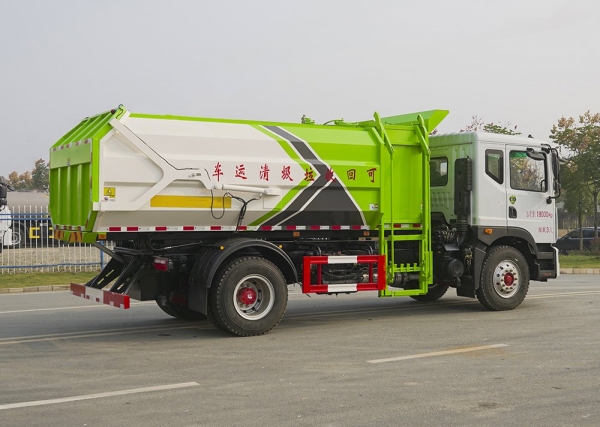

挂桶垃圾车的特点能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。同时，挂桶垃圾车还可以加装其它功能，形成其它多功能挂桶垃圾车，如：挂桶压缩式垃圾车、挂桶式对接垃圾车等。
侧装对接式垃圾车的装载容积是12立方，特点是一个车能配几十个垃圾桶，能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。同时，挂桶垃圾车还可以加装其它功能，形成其它多功能挂桶垃圾车，如：挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。

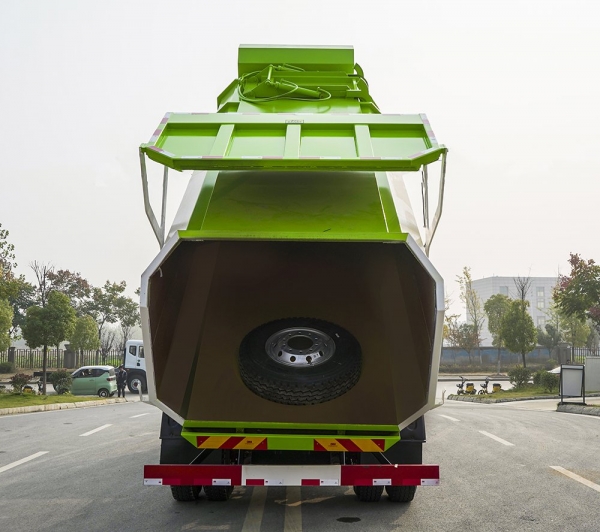

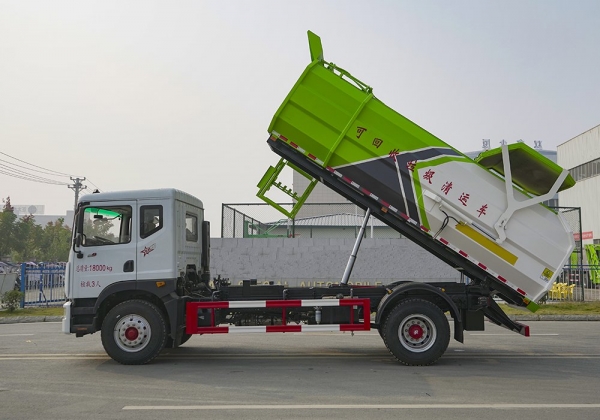

1.上盖、后盖均采用液压开启、关闭形式。为保证有沾性介质的自卸。
2.液压系统均采用优质的举升油缸、操作阀、卡套式接头、高压软管和高压钢管安装合理，同时布置了可靠的固定装置，保证长时间无任何泄漏，做到可靠、维修方便、延长使用寿命。
3.垃圾箱在制造上采用武钢产优质钢板，箱底板可加装不锈钢钢板，保证介质自卸时的平滑性， 同时箱底可根据地区的季节温度情况加装防冰冻设置，保障车辆的正常运行。
4.该车液压油缸动作采用手动液压多路阀**，液压多路阀**油缸动作。操作简单可靠，便于维修。
液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀（位于驾驶室外后、车箱前部）供油。多路阀工作时使后门油缸、自卸油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。
|
【整车技术参数】 | |||
|
总质量(kg) |
18000 |
整备质量(kg) |
8200,8600 |
|
额定质量(kg) |
9670,9605,9270,9205 |
外形尺寸(mm) |
7300,7850 * 2500,2550 * 3100,3200,3300 (mm) |
|
驾驶室准乘人数(人) |
2,3 |
鞍座**载质量(kg) | |
|
接近角/离去角(°) |
19/13 |
前悬/后悬(mm) |
1260/2090 |
|
轴荷(kg) |
6500/11500 |
**车速(km/h) |
105 |
|
备注： |
该车专用装置:箱体和挂桶机构,主要用于城镇环卫散装生活垃圾的收集与运输;侧防护材料:Q235B,连接方式为:螺栓连接;后防护材料为Q235B,连接方式为:焊接连接,断面尺寸为160×70(mm),离地高度为470mm;卸料方式为后卸式,安装有具有卫星定位功能的行驶记录仪,选装直接供电ETC车载装置,仅采用B6.2NS6B210 ,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68发动机对应油耗值分别为 (L/100km); 26.3,26.8,26.6,26.6,26.4;随选装驾驶室,选装底盘附件安装位置,选装侧部及后部结构外观,ABS型号:J ABS,ABS/ASR-24V-4S/4M;ABS生产企业:焦作博瑞克**技术有限公司,襄阳东风隆诚机械有限责任公司,仅采用3950mm,4500mm轴距 | ||
|
【底盘技术参数】 | |||
|
底盘型号 |
EQ1185LJ9CDE |
底盘名称 |
载货汽车底盘 |
|
**名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距(mm) |
3600,3950,4500,4700,5000,5300,5600 | ||
|
轮胎规格 |
295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | ||
|
钢板弹簧片数 |
8/10+7,8/- |
前轮距(mm) |
1862,1933,1949 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1806,1865 |
|
排放依据标准 |
GB17691-2018国Ⅵ | ||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
|
D4.5NS6B220 |
东风康明斯发动机有限公司 |
4500 |
162 |
|
YCS04200-68 |
广西玉柴机器股份有限公司 |
4156 |
147 |
|
整车详细介绍 | |||
|
底盘说明 |
底盘配置： | ||
